Hvordan kan konform kjøling forbedre syklustiden og redusere vridning på tynnveggede injeksjonsformer for husholdningsapparater?

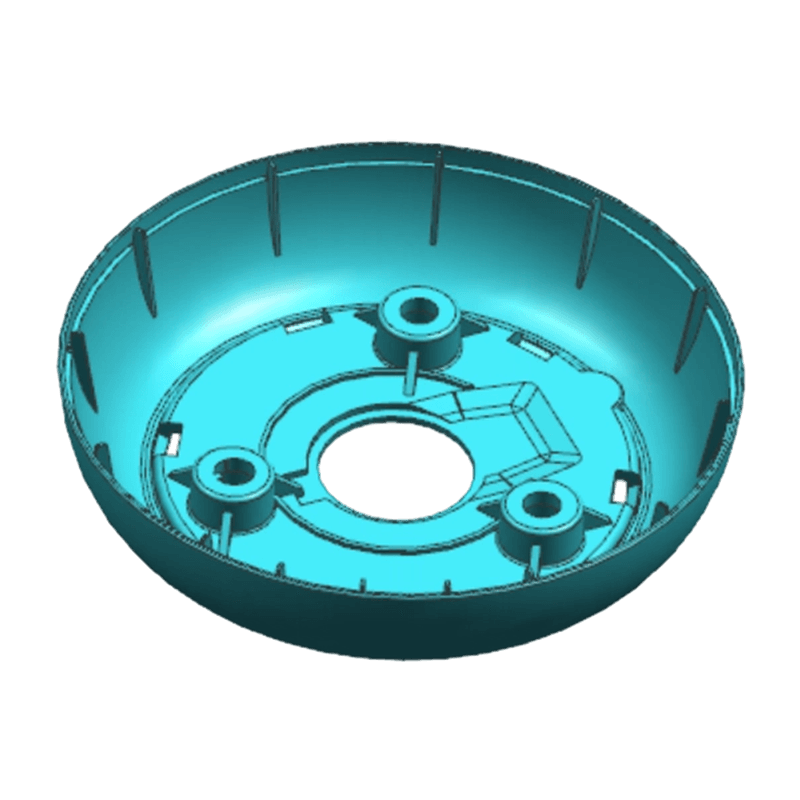

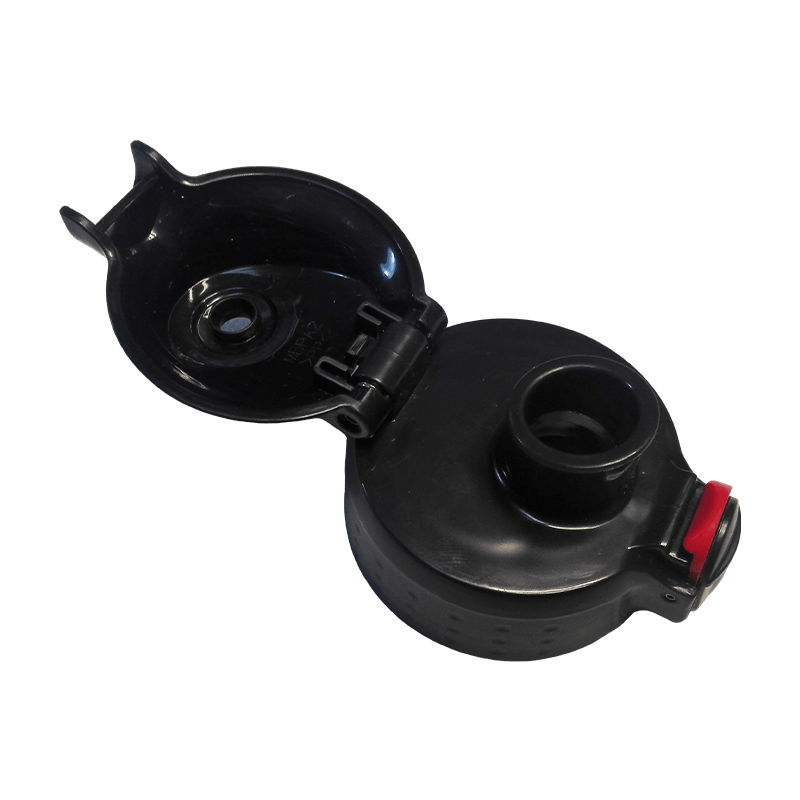

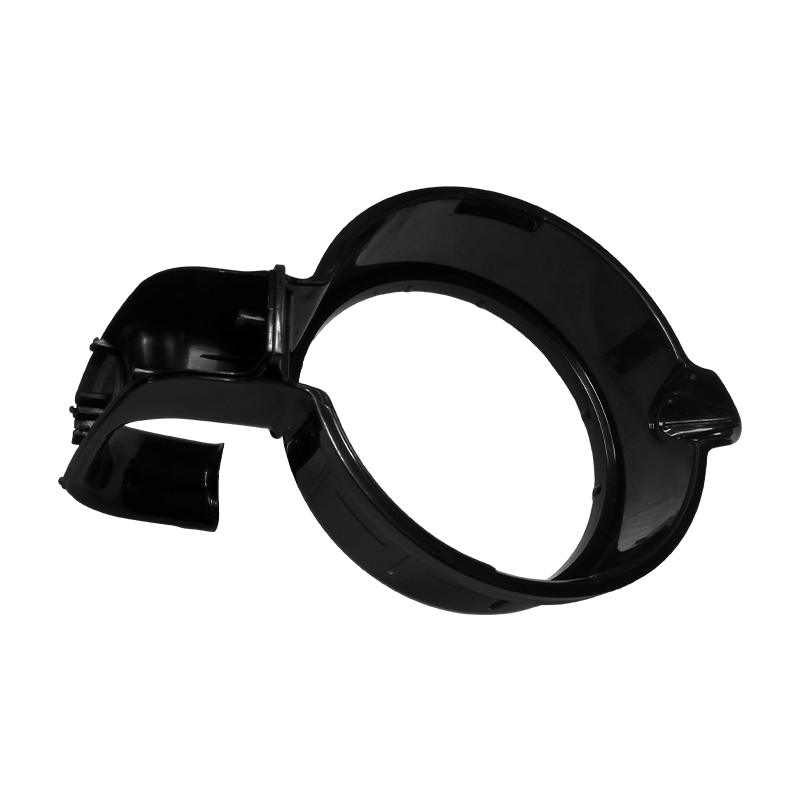

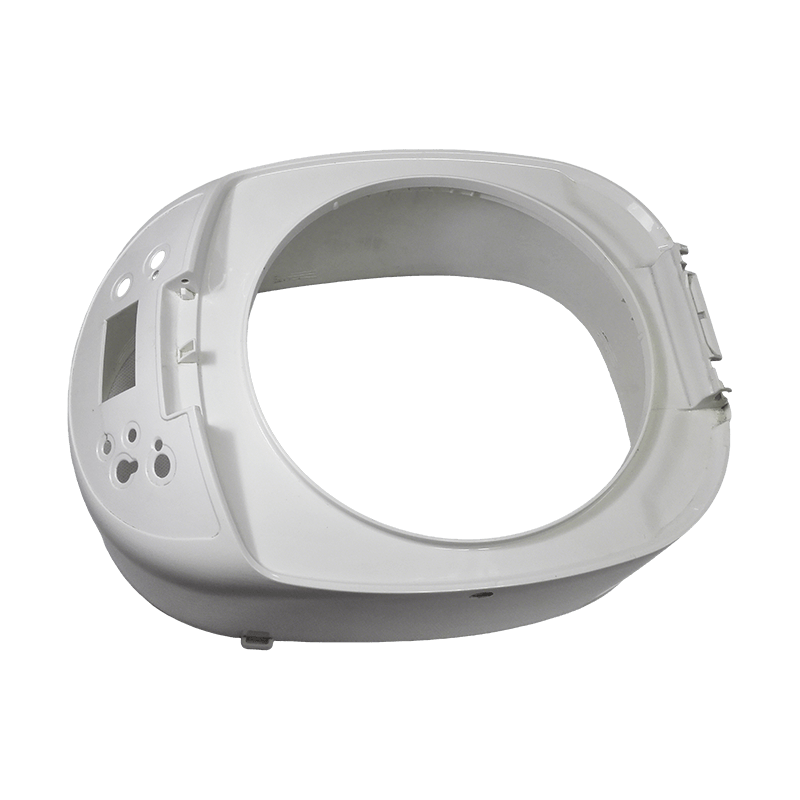

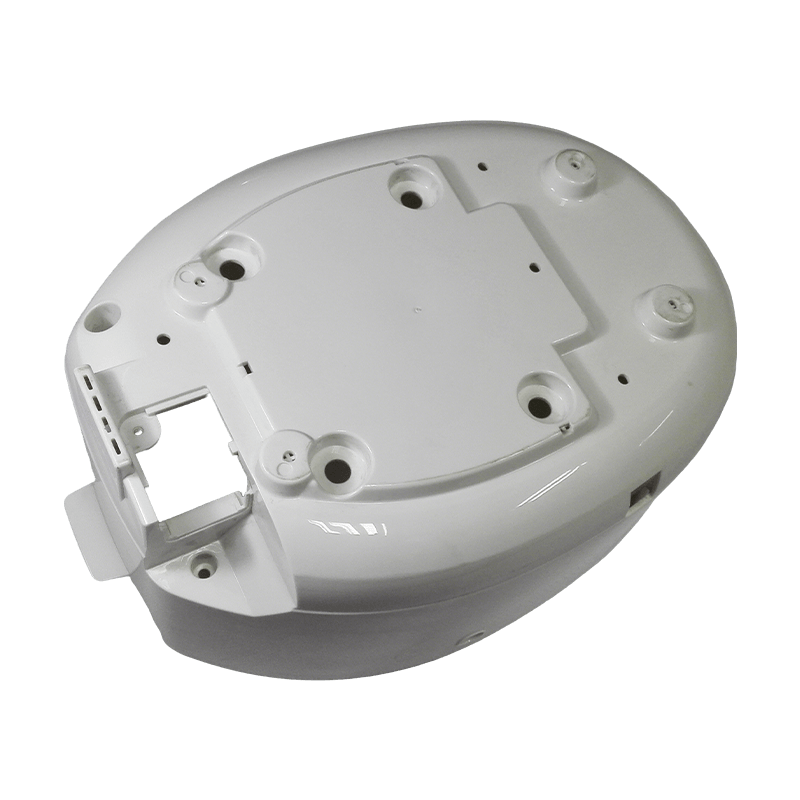

Tynnveggede deler til husholdningsapparater (f.eks. blenderkanner, luftfrityrkoker, støvsugerhus) har vanligvis veggtykkelser på 1,5–2,5 mm . Konvensjonelle rettborede kjølekanaler etterlater ofte varme punkter, noe som fører til lange syklustider (ujevn kjøling krever lengre holding) og skjevhet (differensiell krymping). Konform kjøling bruker 3D-printede eller maskinbearbeidede kjølekanaler som følger delens kontur, og gir jevn varmeuttak. Denne teknologien forbedrer både produktivitet og dimensjonskvalitet dramatisk.
1. Hvordan konform kjøling forbedrer syklustiden og reduserer vridning
| Parameter | Konvensjonell kjøling (rette kanaler) | Konform kjøling (konturfølgende) | Typisk forbedring |
|---|---|---|---|
| Avkjølingstid | 20–40 sekunder (for tynnveggede deler) | 12–25 sekunder | Redusert med 30–50 % |
| Kjølende jevnhet | ΔT på tvers av delen: 15–25 °C (hot spots vanlige) | ΔT over del: 3–8°C | Hot spots eliminert → mindre skjevhet |
| Forvrengning (typisk maksimalt avvik) | 0,8–1,5 mm per 200 mm lengde | 0,2–0,5 mm per 200 mm lengde | Forvrengning redusert med 60–75 % |
| Total syklustid | 45–70 sekunder (fyll kjølig åpen) | 30–45 sekunder | 30–40 % raskere produksjon |
| Avvisningsfrekvens (forvrengningsrelatert) | 5–10 % (vanlig) | 1–3 % | Høyere utbytte, lavere kostnad |
2. Konforme kjøledesignparametre for tynnveggede husholdningsformer
| Designfunksjon | Anbefalt verdi / metode | Effekt på delkvalitet | Implementering hos Fanze T&M (Jiashan) Co., Ltd. |
|---|---|---|---|
| Kanaldiameter | 6–10 mm (avhengig av delens krumning) | Balanserer strømningshastighet og trykkfall. | Optimalisert via CFD-simulering før produksjon. |
| Avstog fra hulromsoverflate | 1,5–2,5 x kanaldiameter (f.eks. 12–20 mm) | Effektiv varmeoverføring uten å svekke formstål. | Standard designregel for alle former for husholdningsapparater. |
| Kjølevæskestrømningshastighet | Turbulent strømning (Reynolds >10 000) – typisk 8–15 l/min per krets. | Maksimerer varmeoverføringskoeffisienten (5000–15000 W/m²·K). | Overvåkes av strømningsmålere på japansk/tyske injeksjonsmaskiner. |
| Kjølevæsketemperaturforskjell (innløp vs utløp) | ≤2–3°C (konform) vs ≤5–8°C (konvensjonell). | Ensartet kjøling = jevn krymping = mindre forvrengning. | Validert av termisk bildebehandling under prøveskudd. |
3. Produksjonsmetoder for konforme kjølekanaler hos Fanze T&M (Jiashan) Co., Ltd.
- 3D-printet (DMLS) : For svært komplekse kurver (f.eks. blenderkanne med spiralkanaler). Bruker 17-4 PH eller Maraging stålinnsatser.
- CNC-maskinerte konforme kanaler : For moderat kurvatur bruker selskapet 5-akset CNC-bearbeiding for å lage buede kanaler i formplater, forsegle dem deretter med sveisede plugger.
- Loddet eller stablet platekonstruksjon : For store flate tynnveggede deler (f.eks. luftfrityreskall), freses kanaler i to plater og loddes deretter sammen.
- Hybrid kjøling : Konforme kanaler i soner med høy varme (nær port, ribber, bosser) konvensjonelle rette kanaler andre steder – en kostnadseffektiv tilnærming for mange former for husholdningsapparater.
4. Eksempler fra den virkelige verden: Ytre skall (PP 20 % talkum)
- Veggtykkelse : 2,0 mm (nominell).
- Konvensjonell kjølesyklus : 52 sekunder → vridning: 1,2 mm over 300 mm lengde → avvisningsgrad: 7 %.
- Konform kjøling (CNC 5‑axis machined channels) : Syklustid redusert til 34 sekunder (-35%); vridning redusert til 0,4 mm (-67%); avvisningsraten falt til 2 % .
- Avkastning på investeringen : Mugg koster 20 %, men årlig produksjonsbesparelse >40 % på grunn av raskere sykluser og lavere skrap.
5. Tre vanlige spørsmål (inkludert bedriftsintroduksjon)
FAQ 1: Er konform kjøling kun egnet for svært dyre former? Kan det rettferdiggjøres for deler av middels volum til husholdningsapparater?
A: Konform kjøling er ikke begrenset til høyvolumsproduksjon. For middels volum (50 000–200 000 deler/år), syklustidsreduksjon (30–50 %) and lavere avslagsprosent ofte rettferdiggjøre den ekstra muggkostnaden. Fanze T&M (Jiashan) Co., Ltd. tilbyr en lagdelt tilnærming : full konform kjøling for deler med høyt volum, og hybrid kjøling (konform kun i varme soner) for middels volum. For kunder som søker injeksjonsdeler for husholdningsapparater med stramme dimensjonstoleranser gir selskapet en kostnads-nytteanalyse før konform kjøling anbefales. Selskapet har med suksess brukt dette på luftfrityrkoker, juicer og støvsugerformer for japanske Tiger Electric og innenlandske merker.
FAQ 2: Hvilke vedlikeholdsutfordringer følger med konforme kjølekanaler, spesielt med 3D-trykte innsatser?
A: Konforme kanaler, spesielt 3D-printede, kan være vanskelige å rengjøre hvis kjølevæske avleirer kalk eller rust. Fanze T&M (Jiashan) Co., Ltd. tar opp dette ved:
- Bruker avionisert vann med lukket sløyfe korrosjonsinhibitor (nitrittfri).
- Designing uttakbare innsatsblokker for soner med høy slitasje, slik at konforme kanaler kan nås eller skiftes ut.
- Utfører ultralydrensing eller kjemisk spyling hver 200 000 sykluser.
- Spesifiserer rustfritt stål (f.eks. 17-4 PH) for DMLS-innsatser for å forhindre innvendig rust.
Med riktig vedlikehold har konforme kjøleinnsatser vart i over 1 million sykluser på selskapets tyskproduserte injeksjonsmaskiner.
FAQ 3: Hvilken spesifikk erfaring har Fanze T&M (Jiashan) Co., Ltd. med tynnveggede husholdningsapparater med konform kjøling?
A: Fanze T&M (Jiashan) Co., Ltd. ble grunnlagt i 2005 og spesialiserer seg på presisjonssprøytestøpeformer og injeksjonsdeler. Selskapet flyttet til Guigu Park, Jiashan County i 2016, med et 14 000 m² brukbart anleggsområde og rundt 100 ansatte. Det eier importerte CNC, EDM, saktegående trådskjæremaskiner og høyytelses sprøytestøpeutstyr fra Japan og Tyskland. Selskapet er IATF16949 sertifisert og har etablert gode samarbeidsrelasjoner med Britiske Land Rover Motors, Triumph Motorcycles, ABB ladestasjoner og japanske Tiger Electric .
Spesifikk konform kjøleopplevelse for husholdningsapparater inkluderer:
- Høyhastighets blenderkanne (PC, 1,8 mm vegg) : 3D-printede konforme kanaler reduserte kjøletiden fra 45 s til 24 s (-47 %) og eliminerte forvrengning på bunnen av tetningsoverflaten. Årlig produksjon: 300 000 enheter.
- Airfryer ytre skall (PP T20, 2,0 mm vegg) : 5-akse maskinerte konforme kanaler i kjerne og hulrom. Syklustid: 52s → 34s; flathet forbedret fra 1,2 mm til 0,4 mm over 350 mm diagonal.
- Robotvakuum toppdeksel (ABS, 2,2 mm vegg med buet kuppel) : Hybridkjøling (konform i kuppel rett andre steder) reduserte synkemerker rundt sensorvinduet med 80 % og kuttet syklustiden fra 38s til 28s.
Selskapet følger kvalitetspolitikken til "presisjon, høy effektivitet, støpekvalitet" og har vunnet stor ros fra kunder over hele verden.
