Automotive Center Console Plastdeler Injection Mold
Sprøytestøpeformen for plastdeler til midtkonsoll i biler er konstruert for å produsere komplekse strukturelle sammenstillinger, inkludert gulvkonsollerammer, armlensbaser, koppholderhus, girskifterrammer og oppbevaringsboksrom. Dette verktøysystemet integrerer flere funksjonelle elementer - monteringsbraketter, ledningskanaler, klipsholdere og hengselmekanismer - i en enkelt støpesekvens. Formarkitekturen bruker sammenleggbare kjerner, vinklede løftere og pneumatiske ejektorer for å håndtere intrikate underskjæringer og dyptrekksgeometrier. Stålkvaliteter inkluderer P20 for hulromsblokker og H13 for slitasjeutsatte innsatser. Kjølestrategien bruker konforme kretser med spiralplater for å opprettholde dimensjonsstabilitet over store overflateområder. Ejektorpinnelayout og stripperplatesystemer er kalibrert for å forhindre forvrengning under avforming av tynnveggede seksjoner.
Kjernefordeler
- Sammenleggbar kjerneteknologi for interne underskjæringer og snap-fit funksjoner
- Varmløper med flere munnstykker med individuelle temperaturkontrollsoner
- Utskiftbare hulromsmoduler for venstre-/høyrestyrt varianter
- Konform kjøling med spiralplater reduserer syklustiden med 14–18 %
- Overflatebehandling: nitrerende DLC-belegg på glidekomponenter
- Hydraulisk kjernetrekking med lineære posisjonstransdusere for presisjon
Produktegenskaper
| Form base standard | DME / HASCO / FUTABA (tilpassbar) |
| Kompatibilitet med injeksjonsmateriale | PP GF, ABS, PC/ABS, PA6/66, POM |
| Klemkraftområde | 300 – 1800 tonn |
| Overflatefinish | VDI 3400 tekstur, glanspolert eller skinn |
| Utkastsystem | Utkasterstifter stripperplate luftventiler |
| Kjølemedium | Vann/olje med konforme spiralkretser |
| Mugglevetid (vedlikeholdssyklus) | 600k – 1,8M skudd basert på materiale og slitasje |
Applikasjonsscenarier
- Gulvkonsollerammer og konstruksjonsbærere
- Armlensbaser og skyvelokk

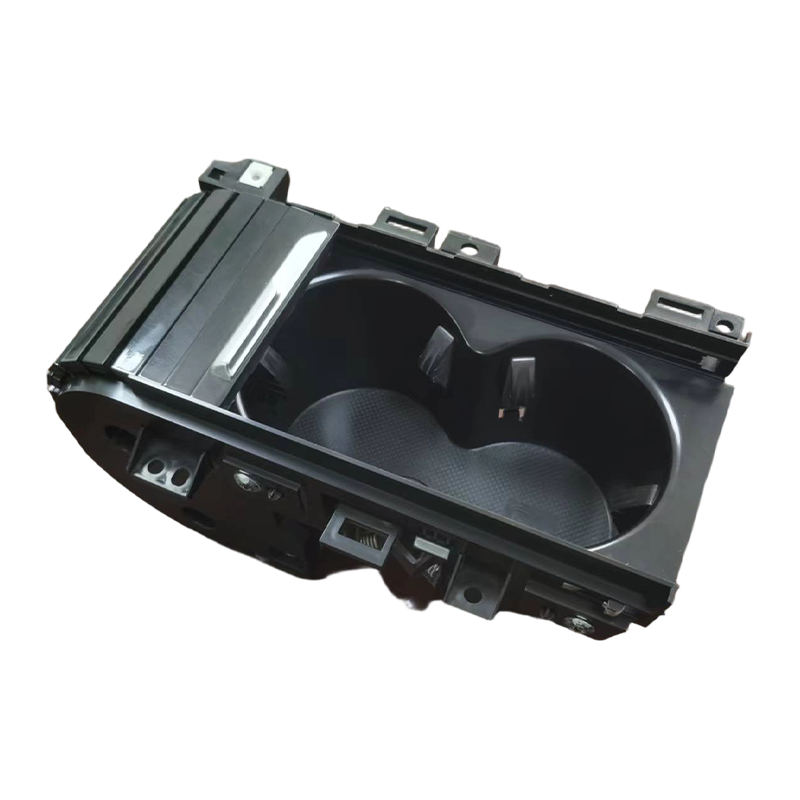

- Koppholderhus og innsatsringer
- Girskiftramme og bagasjeromsholdere
- Oppbevaringsboksrom og skillevegger
- Monteringsbraketter for USB / ekstra port
- HVAC bakre ventilasjonskanaler og utløpsrister
